G型隔音窗GTX型通风隔音窗
窗口传声是噪声传播的重要途径，它主要通过窗框，玻璃及缝隙等通道来传播，针对这种情况，由机械电子部设计院，中国建筑科学研究院物理所和本厂协作，并经隔声及通风试验研制G型隔音窗GTX型通风隔音窗，很好的解决了这一问题。

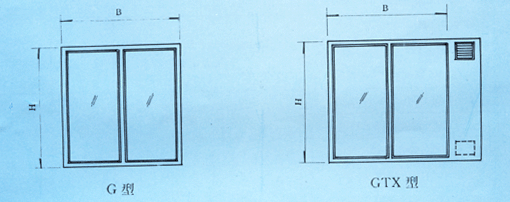

■示意图
■主要特点和技术性能
●本产品按GBJ87-85“工业企业噪声控制设计标准”要求设计。
●本产品适用于一般工业厂房及辅助建筑或条件相当的民用建筑有隔声要求和有通风要求的房间。
●隔声指数：25dB≤La≤40dB(当La＜25dB，可采用一般玻璃窗，当La≤40dB时另行设计)。
●窗过梁5G322“钢筋混凝土过梁”配合使用。
|
■隔音窗规格选用表
|
型号 |
洞口尺寸（mm） |
说明 |
隔声量dB（A） |
适用风量（m/h） |
|
G3 |
600×1200，1200×1200 |
一层3mm厚玻璃
单层固定窗 |
25 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G5 |
600×1200，1200×1200 |
一层3mm厚玻璃
单层固定窗 |
30 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G35 |
600×1200，1200×1200 |
一层3mm，一层3mm玻璃
双层固定窗 |
35 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G55 |
600×1200，1200×1200 |
一层5mm，一层5mm厚玻璃
双层固定窗 |
40 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
GTX3 |
900×1200，1500×1200 |
一层3mm厚玻璃
单层带通风窗 |
25 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX5 |
900×1200，1500×1200 |
一层5mm厚玻璃
单层带通风窗 |
30 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX35 |
900×1200，1500×1200 |
一层3mm,一层5mm玻璃
双层带通风窗 |
35 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX55 |
900×1200，1500×1200 |
一层5mm,一层5mm玻璃
双层带通风窗 |
40 |
0-400 |
|
2100×1200，900×1800 |
|

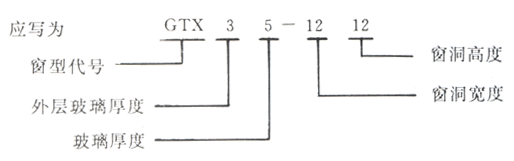

1500×1800，2100×1800 | 注：选用一樘一层3m，一层5mm玻璃双层隔音窗，尺寸宽为 |
