PXS型不锈钢排烟消声器主要是为了解决消声器的防腐蚀、防油烟等问题，而由我厂最新研制的新产品，该产品在性能上优于其它类型的排烟消声器，达到国内先进水平，广泛应用于消除排烟及排除有害气体系统的空气动力噪声。

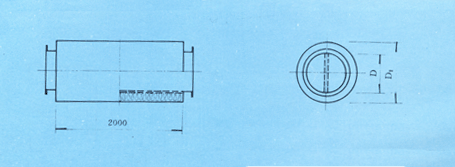

■示意图
■主要特点和技术性能
●消声器结构合理，坚固耐用，强度高，耐腐蚀，耐油烟，不积尘，耐高温。
●降噪性能好，阻力损失小。
●消声器内衬不锈钢穿孔板，且吸声材料具有良好的绝热性，所以外表不需要保温。
■消声器规格选用表
|
型号 |
外形尺寸（mm） |
流量（m/h） |
阻损（Pa） |
配用法兰 |
降噪量dB（A） |
|
D |
D1 |
|
ZYB-1 |
100 |
250 |
170-220 |
10 |
L30×3 |
23 |
|
ZYB-2 |
120 |
270 |
240-320 |
10 |
L30×3 |
23 |
|
ZYB-3 |
140 |
290 |
330-440 |
10 |
L30×3 |
23 |
|
ZYB-4 |
160 |
310 |
430-570 |
10 |
L30×3 |
23 |
|
ZYB-5 |
180 |
330 |
540-730 |
10 |
L30×3 |
23 |
|
ZYB-6 |
200 |
350 |
670-890 |
10 |
L30×3 |
23 |
|
ZYB-7 |
220 |
370 |
810-1080 |
10 |
L40×4 |
23 |
|
ZYB-8 |
250 |
400 |
1050-1400 |
10 |
L40×4 |
23 |
|
ZYB-9 |
280 |
430 |
1320-2290 |
10 |
L40×4 |
23 |
|
ZYB-10 |
320 |
470 |
1720-2290 |
10 |
L40×4 |
23 |
|
ZYB-11 |
360 |
510 |
2180-2910 |
10 |
L40×4 |
23 |
|
ZYB-12 |
400 |
550 |
2690-3590 |
10 |
L40×4 |
23 |
|
ZYB-13 |
450 |
600 |
3410-4550 |
10 |
L40×4 |
23 |
|
ZYB-14 |
500 |
650 |
4215-5620 |
10 |
L40×4 |
23 |
|
ZYB-15 |
560 |
800 |
5280-7040 |
15 |
L40×4 |
25 |
|
ZYB-16 |
630 |
870 |
6690-8920 |
15 |
L40×5 |
25 |
|
ZYB-17 |
700 |
940 |
8265-11020 |
15 |
L40×5 |
25 |
|
ZYB-18 |
800 |
1040 |
10800-14400 |
15 |
L40×5 |
25 |
|
ZYB-19 |
900 |
1140 |
13680-18240 |
15 |
L40×5 |
25 |
|
ZYB-20 |
1000 |
1240 |
16900-22530 |
20 |
L40×5 |
27 |
|
ZYB-21 |
1120 |
1360 |
21170-28220 |
20 |
L40×5 |
27 |
|
ZYB-22 |
1250 |
1490 |
26380-35170 |
20 |
L40×5 |
27 |
|
ZYB-23 |
1400 |
1640 |
33110-44140 |
20 |
L40×5 |
27 |
|
ZYB-24 |
1600 |
1840 |
43270-57690 |
30 |
L40×5 |
27 |
|
ZYB-25 |
1800 |
2040 |
54780-73040 |
30 |
L40×5 |
27 |
|
ZYB-26 |
2000 |
2240 |
67650-90201 |
30 |
L40×5 |
27 |
