W-Ⅰ W-Ⅱ型微穿孔板消声弯头

消声弯头是通风空调系统中不可缺少的消声设备。W型消声弯头利用娓娓穿孔板的优良性能，结合吸声结构的不同变化，达到对宽频带噪声的良好控制。W型消声弯头，内部的穿孔板以钢骨架固定在外壳钢板上，其中Ⅰ型为单腔式，Ⅱ型为双腔式（即双层娓娓穿孔板），同时根据需要可加设导风叶片，减少气流阻力。

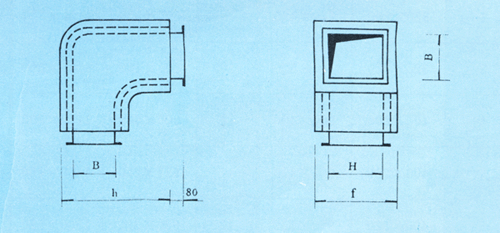

■示意图

■主要特点及技术性能
●W-Ⅰ型消声弯头消声频带主要以中频为主，W-Ⅱ型消声弯头其消声频带较宽。
●当气流速度再0m/s以下室，气流对消声弯头的消声性能影响不大，当气流速度大于20m/s时，消声量随阻损的增大而降低，因此，气流速度不宜大于15m/s。
●当多个弯头消声器连续使用时，应使相邻两个消声器的间距大于风口截面对角线长，以保证应有的消声量。反之，由于相互间的作用，两个弯头消声器的效果约为单台的1.5倍。
●此系列消声弯头结构合理、强度高、阻损小，尤适用于净化空调系统使用。
■500×400(mm)消声弯头性能测试表

型号	风速（m/s）	阻力损失（Pa）	声级差dB（A）
型号	风速（m/s）	阻力损失（Pa）	125	250	500	1K	2K	4K	8K	A
W-Ⅰ	5	24	3	9	13	15	12	7	4	10
	10	36	4	9	14	17	12	9	6	12
	15	72	4	10	13	14	13	9	7	13
	20	35	5	12	12	13	14	12	10	14
W-Ⅱ	5	25	8	12	13	14	10	8	5	10
	10	40	7	13	15	15	12	9	6	11
	15	82	7	10	15	16	13	10	6	11
	20	128	6	14	16	15	13	12	7	13

■消声弯头规格选用表
W-Ⅰ型

型号	B×H（mm)	B×f(mm)	型号	B×H（mm)	B×f(mm)	型号	B×H（mm)	B×f(mm)
1	320×200	740×400	8	500×250	1100×450	15	630×500	1360×700
2	320×250	740×450	9	500×350	1100×520	16	630×630	1360×830
3	320×320	740×520	10	500×400	1100×600	17	800×320	1700×520
4	400×200	900×400	11	500×500	1100×700	18	800×400	1700×600
5	400×250	900×450	12	630×250	1360×450	19	800×500	1700×700
6	400×320	900×520	13	630×320	1360×520	20	800×630	1700×800
7	400×400	900×600	14	630×400	1360×600	21	800×800	1700×1000

定货时请注明弯头安装方向，即BXH
W-Ⅱ型

型号	B×H（mm)	B×f(mm)	型号	B×H（mm)	B×f(mm)	型号	B×H（mm)	B×f(mm)
1	320×200	790×500	8	500×250	1150×550	15	630×500	1410×800
2	320×250	790×550	9	500×320	1150×620	16	630×630	1410×930
3	320×320	790×620	10	500×400	1150×700	17	800×320	1750×620
4	400×200	900×500	11	500×500	1150×800	18	800×400	1750×700
5	400×250	900×00	12	630×250	1410×550	19	800×500	1750×800
6	400×320	950×620	13	630×320	1410×620	20	800×630	11750×930
7	400×400	950×700	14	630×400	1410×700	21	800×800	1750×1100
