ZDL型片式消声器
■ZDL型片式消声器简介
ZDL型片式消声器是机械电子工业部设计研究院、中国建筑科学研究院物理所、武汉鼓风机厂共同协作研制的。专为降低中低压离心风机进出口处的空气动力噪声，尤适用于大型的通风空调系统。本产品主要以增加消声器消声片厚度来提高消声器的低频衰减量，按比例增加片距，缩小消声器体积，减少消声器底重量和阻力损失。

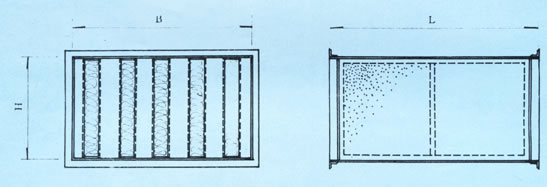

■示意图
■主要特点及技术性能
●本系列产品共18个型号，可组成90种形式，适用于工业与民用建筑中所有一般用途的中低压离心通风机及锅炉风机。
●本产品结构简单，选用灵活，全部采用片式结构，维修更换方便，单节长度分别为1m和1.5m，可根据需要组成不同的长度，以获得合理的消声量。
●消声器断面与气流流通面积比为1：2。内部流速以不大于10m/s为宜。
●消声效果好，每米长的消声量可达15～20Pa。
●气流再生噪声低，在15m/s风速下，再生噪声声功率＜65dB（A）。
●阻力损失小。在15m/s的风速下，不大于200Pa。
●为减小阻力，根据需要在消声片迎风端部可安装导流片。 |

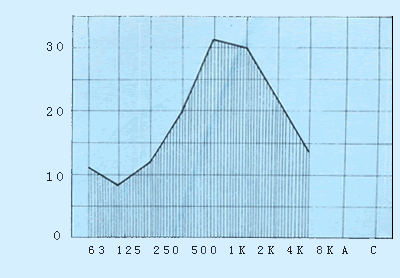

■消声特性
以每米长风速小于15m/s的倍频程测消声量为例
■消声器规格选用表
|
型号 |
断面尺寸（mm) |
风量 |
配用法兰
规格（mm） |
参考重量（kg) |
|
BXH |
5（m/s) |
10(m/s) |
15(m/s) |
L=1.0(m) |
L=1.5(m) |
|
ZDL-1 |
400×400 |
1400 |
2800 |
4320 |
L25×3 |
55 |
90 |
|
ZDL-2 |
650×500 |
2700 |
5400 |
8100 |
L25×3 |
90 |
140 |
|
ZDL-3 |
800×600 |
4320 |
8640 |
12960 |
L30×4 |
125 |
200 |
|
ZDL-4 |
1000×800 |
7200 |
14400 |
21600 |
L30×4 |
190 |
280 |
|
ZDL-5 |
1200×800 |
8640 |
17280 |
25900 |
L30×4 |
220 |
300 |
|
ZDL-6 |
1400×1000 |
12600 |
25200 |
37800 |
L40×4 |
340 |
500 |
|
ZDL-7 |
1600×1200 |
17280 |
34560 |
51840 |
L40×4 |
380 |
600 |
|
ZDL-8 |
1800×1400 |
22680 |
45360 |
68040 |
L40×4 |
400 |
650 |
|
ZDL-9 |
2000×1600 |
28800 |
57600 |
86400 |
L40×4 |
590 |
750 |
|
ZDL-10 |
2400×1800 |
38800 |
77760 |
116640 |
L50×5 |
750 |
1000 |
|
ZDL-11 |
2000×2000 |
50400 |
100800 |
151200 |
L50×5 |
800 |
1250 |
|
ZDL-12 |
3200×2000 |
57600 |
115200 |
172800 |
L50×5 |
1000 |
1400 |
|
ZDL-13 |
3600×2000 |
64800 |
129600 |
194400 |
L50×5 |
1200 |
1700 |
|
ZDL-14 |
4000×2400 |
86400 |
172800 |
259200 |
L50×5 |
1450 |
2000 |
|
ZDL-15 |
4400×2400 |
95040 |
190080 |
285120 |
L50×5 |
1900 |
2500 |
|
ZDL-16 |
4600×3000 |
124200 |
248400 |
372600 |
L50×5 |
2300 |
2800 |
|
ZDL-17 |
4800×3600 |
155520 |
311040 |
466500 |
L50×5 |
3000 |
3400 |
|
ZDL-18 |
5200×4000 |
187200 |
374400 |
561600 |
L50×5 |
4000 |
4500 | |
