KY型消声器
KY型消声器是一种阻抗复合式消声器，是我厂经多次改进而设计的专为消除空压机噪声的新型消声器，它对空压机所产生的高、中低频噪声均有显著的降噪效果。本产品性能稳定，不损坏设备，可广泛应用于机械、食品和医药行业。

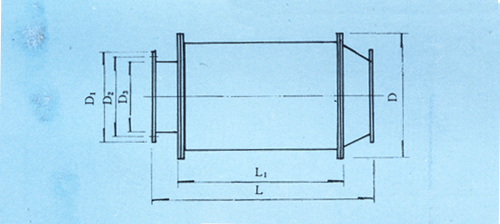

■示意图
■主要特点和技术性能
●单节消声量均大于25dB（A）
●在20m/s的风速下，阻力损失小于200Pa
●消声器安装在空压机进气管道上，为减少管道振动，尽量靠近机体，消声器的安装方向应按其标明的方向安装，箭头方向应于进气气流同向。
●当气量小于20m/minshi 4,一般只需安装一只进气消声器，并应尽量垂直安装。当气量大于40m/min时，需在进排气口各安装一只消声器。（注：进气消声器可直接安装于空压机进气口或室外进气口，并应在消声器上方加装空气滤清器）
■消声器规格选用表
|
型号 |
KY-1 |
KY-2 |
KY-3 |
KY-4 |
KY-5 |
KY-6 |
KY-7 |
KY-8 |
KY-9 |
KY-10 |
|
适用气量（m/mm） |
3 |
6 |
10 |
20 |
40 |
40 |
100 |
100 |
200 |
200 |
|
外形尺寸（mm） |
外径D |
320 |
370 |
420 |
560 |
650 |
650 |
1000 |
1000 |
1200 |
1200 |
|
安装长度L |
1000 |
1220 |
1220 |
1420 |
1620 |
1620 |
2180 |
2180 |
2500 |
2500 |
|
有效长度L1 |
800 |
1020 |
1020 |
1220 |
1420 |
1420 |
1880 |
1880 |
2200 |
2200 |
|
连接法兰尺寸（mm） |
外径D1 |
170 |
170 |
250 |
300 |
350 |
350 |
650 |
650 |
900 |
900 |
|
螺孔D2 |
120 |
144 |
210 |
250 |
300 |
300 |
550 |
550 |
800 |
800 |
|
内径D5 |
80 |
100 |
150 |
200 |
250 |
250 |
450 |
450 |
700 |
700 |
|
适用消声部位 |
进气 |
进气 |
进气 |
进气 |
进气 |
排气 |
排气 |
排气 |
排气 |
排气 | |
