XG型管道消声器是一种阻性消声器,主要以消除中、高频噪声为主,效果明显。它由钢制管道哪衬吸声材料及护面穿孔钢板构成,结构简单,阻力损失小,安装方便,尤其适合于串联使用。

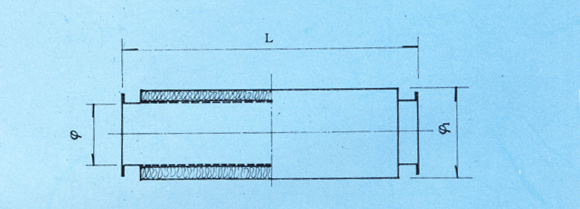

■示意图
■主要特点和技术性能
●消声频带宽,对于中、高频噪声,降噪量为20~30dB(A)
●阻力系数S=0.4
●适用风量不大于3003m/h.
■消声器规格选用表
型号 |
外形尺寸(mm) |
管径¢ |
外径¢1 |
长L |
XG-1 |
125 |
225 |
1000 |
XG-2 |
200 |
300 |
1000 |
XG-3 |
250 |
350 |
1000 |
XG-4 |
300 |
400 |
1000 |
XG-5 |
350 |
450 |
1000 |
XG-6 |
400 |
500 |
1000 |
XG-7 |
450 |
550 |
1000 |
XG-8 |
500 |
600 |
1000 |
