WX行微穿孔板消声器

WX行微穿孔板消声器为双腔式结构，具有良好的消声性能，它的吸收带可达10个1/3倍频程以上，对各频带的消声量均胶皮平直，特别对低频部分的消声效果明显，该产品以穿孔板为吸声元件，无任何填料，故在使用过程中不会产生灰尘。特别适用于高温、高速风管系统和超净系统使用。

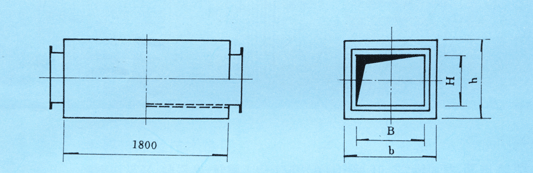

■消声器示意图

■主要特点及时间性能
●本系列消声器均按全国通风管道统一规格组成相应系列。
●消声器的有效长度为1.8m，可分为二节或三节。根据消声量要求及场地情况可以在中间串联若干段。
●选用时应根据通风、空调系统的风量、气流速度、噪声特性以及要求的噪声标准等因素，综合确定消声器的型号与段数。
●消声器内的微穿孔板可根据不同要求选用镀锌钢板或铝板。
●消声器内的气流速度应控制在18m/s以内，若流速高于20m/s，则对低频有影响，消声量出现单调下降的趋势，而对高频影响不大。
●标准型消声器的消声量为15-25dB（A）。
●在20m/s的风速以下，阻力损失很小，一般为10Pa以下。

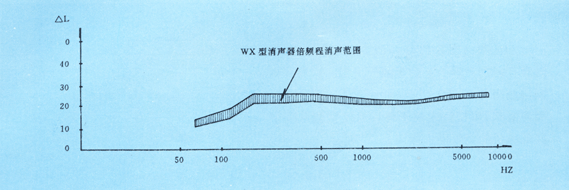

■消声器消声性能

■消声器规格选用表

型号	接口尺寸 B×H(mm)	外形尺寸 b×h(mm)	适用风量 (m/h)	配用法兰 (mm)	类别	型号	接口尺寸 B×H(mm)	外形尺寸 b×h(mm)	适用风量 (m/h)	配用法兰 (mm)	类别
WX-1	320×250	720×650	＜2900	L25×3	Ⅰ	WX-20	1000×320	1400720	11500	L30×3	Ⅰ
WX-2	320×320	720×720	＜3300	L25×3	Ⅰ	WX-21	1000×400	1400×800	14400	L30×3	Ⅱ
WX-3	400×250	800×650	＜3600	L25×3	Ⅰ	WX-22	1000×500	1400×900	18000	L30×3	Ⅱ
WX-4	400×320	800×720	＜4300	L25×3	Ⅰ	WX-23	1000×630	1400×1030	22000	L30×3	Ⅲ
WX-5	400×400	800×800	＜5760	L25×3	Ⅱ	WX-24	1000×800	1400×1200	28000	L30×3	Ⅲ
WX-6	500×250	900×650	＜4500	L25×3	Ⅰ	WX-25	1000×1000	1400×1400	36000	L30×3	Ⅳ
WX-7	500×320	900×720	＜5400	L25×3	Ⅰ	WX-26	1250×400	1650×800	58000	L40×4	Ⅱ
WX-8	500×400	900×800	＜7200	L25×3	Ⅱ	WX-27	1250×500	1650×900	22500	L40×4	Ⅱ
WX-9	500×500	900×900	＜9000	L25×3	Ⅱ	WX-28	1250×630	1650×1030	28400	L40×4	Ⅱ
WX-10	630×250	1030×650	＜5400	L30×3	Ⅰ	WX-29	1250×800	1650×1200	36000	L40×4	Ⅲ
WX-11	630×320	1030×720	＜6500	L30×3	Ⅰ	WX-30	1250×1000	1650×1400	45000	L40×4	Ⅳ
WX-12	630×400	1030×800	＜8600	L30×3	Ⅱ	WX-31	2000×1250	1650×1650	90000	L40×4	Ⅳ
WX-13	630×500	1030×900	＜10800	L30×3	Ⅲ	WX-32	1250×1250	2000×900	81000	L40×4	Ⅳ
WX-14	630×630	1030×1030	＜13000	L30×3	Ⅲ	WX-33	1600×500	2000×1030	28000	L40×4	Ⅱ
WX-15	800×320	1200×720	＜8600	L30×3	Ⅰ	WX-34	1600×630	2000×1200	36300	L40×4	Ⅲ
WX-16	800×400	1200×800	＜11500	L30×3	Ⅱ	WX-35	1600×800	2000×1400	46100	L40×4	Ⅳ
WX-17	800×500	1200×900	＜14400	L30×3	Ⅱ	WX-36	1600×1000	2000×2050	57600	L40×4	Ⅳ
WX-18	800×630	1200×1030	＜17300	L30×3	Ⅲ	WX-37	1600×1600	2000×1200	95100	L40×4	Ⅳ
WX-19	800×800	1200×1200	＜23000	L30×3	Ⅲ	WX-38	2000×800	2400×1650	57600	L40×4	Ⅳ
