J型阻抗复合消声器是在国标T701-6型消声器的基础上改进而成的，它保留了原产品的特点和性能，对其进出口法兰口径按全国通用管道尺寸进行了调整，为防火起见，改内部木龙骨为钢制龙骨，同时，为防止消音材料从风道中飘出危害人体，在其吸声片表面上另覆盖一层镀锌穿孔板，增加了产品的美观程度，减少了产品的阻力损失。

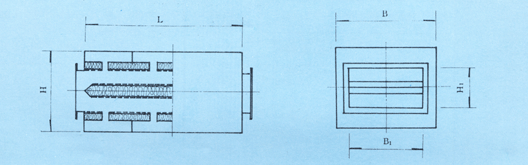

■消声器示意图
■主要特点及技术性能
参见T701-6型阻抗复合式消声器
■消声器规格选用表
|
型号 |
外形尺寸(mm) B×H×L |
法兰尺寸(mm) B1×H1 |
有效截面(m) |
风量（m/h) |
|
6(m/s) |
8(m/s) |
10(m/s) |
12(m/s) |
|
J-1/2 |
540×500×1600 |
260×230 |
0.047 |
1010 |
1350 |
1680 |
2020 |
|
J-1 |
800×500×1600 |
500×250 |
0.1 |
2160 |
2880 |
3600 |
4320 |
|
J-2 |
800×700×1600 |
500×400 |
0.15 |
3240 |
4320 |
5400 |
6480 |
|
J-31 |
1000×700×1600 |
630×400 |
0.189 |
4080 |
5440 |
6800 |
8160 |
|
J-4 |
1000×800×1600 |
630×500 |
0.22 |
4760 |
6350 |
7940 |
9520 |
|
J-5 |
1200×800×900 |
800×500 |
0.28 |
6050 |
8060 |
10080 |
12100 |
|
J-6 |
1200×1000×900 |
800×630 |
0.384 |
8290 |
8290 |
13820 |
16590 |
|
J-7 |
1500×1400×900 |
1000×630 |
0.48 |
10370 |
10370 |
17280 |
20740 |
|
J-8 |
1500×1000×900 |
1000×1000 |
0.75 |
16200 |
16200 |
27000 |
32400 |
|
J-9 |
1800×1400×900 |
1250×1000 |
0.937 |
20250 |
20250 |
27500 |
40550 |
|
J-10 |
2000×1800×900 |
1600×1250 |
1.44 |
31100 |
31100 |
51840 |
62200 |
