T701-6通风空调系列消声器
T701-6通风空调系列消声器是在国标产品的基础上进一步改进的产品。其抗性消声是由管截面的突变及挖管鼓胀室的作用构成，对低频及部分中频噪声有良好的消声作用，阻性消声由阻性吸声片构成，对中高频起有效的消声作用。
■消声器消声量
■主要特点及技术性能
●消声效果好，频带宽：低频10-15dB（A），中频15-25dB（A），高频25-130dB（A）。
●阻力系数：S=0.4
●本产品可靠根据需要加工成铁龙骨和木龙骨两种形式。
●消声器的内部流速以6-8m/s为宜。

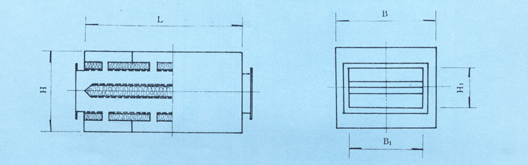

■消声器规格选用表
|
型号 |
外形尺寸(mm) B×H×L |
法兰尺寸(mm) B1×H1 |
有效截面(m) |
风量(m/h) |
|
6(m/s) |
8(m/s) |
10(m/s) |
12(m/s) |
|
T701-6-1 |
800×500×1600 |
520×230 |
0.09 |
2000 |
2600 |
3330 |
4000 |
|
T701-6-2 |
800×500×1600 |
510×370 |
0.13 |
3000 |
4000 |
5000 |
6000 |
|
T701-6-3 |
1000×600×1600 |
700×370 |
0.185 |
4000 |
5330 |
6670 |
8000 |
|
T701-6-4 |
1000×800×1600 |
770×400 |
0.23 |
5000 |
6600 |
8320 |
10000 |
|
T701-6-5 |
1200×800×900 |
700×550 |
0.28 |
6000 |
8000 |
10000 |
12000 |
|
T701-6-6 |
1200×1000×900 |
780×630 |
0.37 |
8000 |
10600 |
13340 |
16000 |
|
T701-6-7 |
1500×1000×900 |
1000×630 |
0.463 |
10000 |
13320 |
16640 |
20000 |
|
T701-6-8 |
1500×1400×900 |
1000×970 |
0.69 |
15000 |
20000 |
25000 |
30000 |
|
T701-6-9 |
1800×1400×900 |
1330×970 |
0.93 |
20000 |
26700 |
33400 |
40000 |
|
T701-6-10 |
2000×1800×900 |
1500×1310 |
1.39 |
30000 |
40000 |
50000 |
60000 | |
